Problemas eléctricos del aire acondicionado del coche: fusibles, relés e interruptores de presión explicados
En este artículo
Resumen: Esta guía le muestra cómo diagnosticar problemas eléctricos del aire acondicionado paso a paso—desde la comprobación de fusibles y relés hasta la verificación de presostatos—para que pueda identificar la falla real antes de gastar dinero en reparaciones.
Introducción
El sistema de aire acondicionado de su coche parece que debería ser simple. El refrigerante fluye, el compresor bombea, y sale aire frío.
Pero detrás de cada aire acondicionado que funciona hay una red de componentes eléctricos que toman decisiones en fracciones de segundo: ¿Debe activarse el compresor? ¿Es segura la presión del refrigerante? ¿Está llegando corriente al ventilador?
Cuando uno de estos componentes eléctricos falla, los síntomas pueden ser confusos. El compresor podría estar perfecto. El refrigerante completamente cargado. Sin embargo, su aire acondicionado simplemente no funciona.
O funciona de forma aleatoria —bien un momento, muerto al siguiente, sin un patrón que pueda identificar.
Aquí está la buena noticia: las fallas eléctricas del aire acondicionado suelen ser más baratas de reparar que las averías mecánicas. Un relé de 20 $ puede causar el mismo síntoma de "no sale aire frío" que un reemplazo de compresor de 1.200 $.
¿El desafío? Los problemas eléctricos requieren pruebas metódicas. No puede simplemente adivinar qué componente falló y empezar a cambiar piezas.
Esta guía le mostrará cómo diagnosticar los problemas eléctricos más comunes del aire acondicionado, cómo son las reparaciones realistas y cuándo necesita ayuda profesional frente a una simple reparación de bricolaje.
¿Cómo se manifiestan los problemas eléctricos del aire acondicionado?
Antes de empezar a probar componentes, necesita reconocer los patrones que apuntan a una falla eléctrica en lugar de problemas mecánicos o de refrigerante.
Si está lidiando con un problema eléctrico, podría notar:
- El botón del AC no hace nada cuando lo presiona
- No hay activación del embrague del compresor —no hay clic, y el centro de la polea no gira
- El motor del ventilador está completamente muerto, o solo funciona a ciertas velocidades
- El AC funciona a veces pero no otras, sin un patrón predecible
- La luz del salpicadero del AC se enciende, pero después no pasa nada
- El compresor se activa por una fracción de segundo y luego se apaga inmediatamente
- El compresor se enciende y apaga cada pocos segundos
- El AC solo funciona después de haber arrancado el coche varias veces
La característica definitoria de las fallas eléctricas: son binarias. O el sistema funciona o no funciona.
Rara vez se obtiene "enfriamiento débil" o "rendimiento que disminuye gradualmente" por problemas eléctricos. Esos síntomas apuntan a una pérdida de refrigerante o desgaste mecánico.
Los componentes eléctricos que controlan su aire acondicionado
Entender qué hace cada pieza le ayuda a descubrir dónde se encuentra realmente el problema.
Embrague del compresor de AC
El embrague electromagnético es lo que acopla y desacopla el compresor. Cuando presiona el botón del AC y las condiciones son seguras, el embrague recibe energía eléctrica y bloquea mecánicamente la polea del compresor al eje del compresor.
Qué sucede cuando falla: El compresor no se acoplará incluso si los niveles de refrigerante son buenos y las presiones del sistema son normales.
Fusible del AC
Un fusible de tipo cuchilla, generalmente entre 10 y 30 amperios, protege el circuito del embrague del AC. Si hay un cortocircuito o el sistema consume demasiada corriente, el fusible se quema para evitar daños.
Qué sucede cuando falla: Falla total del AC. No hay energía para nada. Generalmente instantáneo y completo.
Relé del AC
El relé actúa como un interruptor eléctrico controlado por el módulo de control del AC. Cuando presiona el botón del AC, el módulo activa el relé, que luego envía energía al embrague del compresor.
Qué sucede cuando falla: Presionar el botón del AC no hace nada. El relé podría fallar abierto (nunca se establece una conexión) o quedarse pegado cerrado (el compresor siempre intenta funcionar).
Presostatos
Dos interruptores protegen su sistema de aire acondicionado de funcionar en condiciones inseguras:
Presostato de baja presión: Impide que el compresor funcione cuando el refrigerante es demasiado bajo. Esto protege el compresor de funcionar sin la lubricación adecuada.
Presostato de alta presión: Apaga el compresor si la presión sube peligrosamente. Esto evita daños por sobrecalentamiento o sobrecarga de refrigerante.
Qué sucede cuando fallan: El AC no se acoplará incluso cuando los niveles de refrigerante son correctos. O, en raras ocasiones, el compresor funciona cuando no debería.
Motor del ventilador y resistencia
El motor del ventilador es lo que impulsa el aire a través de las rejillas de ventilación. La resistencia del motor del ventilador controla las diferentes velocidades del ventilador.
Qué sucede cuando fallan: No se obtiene flujo de aire en absoluto. O el ventilador solo funciona a la velocidad más alta (falla de la resistencia). O el motor funciona pero produce un flujo de aire muy débil.
Sensores de temperatura y módulo de control
Los coches modernos utilizan sensores para controlar la temperatura del evaporador y la temperatura de la cabina. El módulo de control del AC procesa estas entradas de los sensores y controla cuándo el compresor se enciende y apaga.
Qué sucede cuando fallan: Comportamiento errático del AC. Patrones extraños de encendido y apagado del compresor. O falla completa a pesar de que todos los componentes mecánicos estén bien.
Cómo diagnosticar problemas eléctricos del aire acondicionado
El diagnóstico eléctrico no es una suposición. Es una secuencia lógica que va desde las comprobaciones más sencillas hasta las pruebas más complejas.
Paso 1: Compruebe primero el fusible del aire acondicionado
Este siempre debe ser su primer paso.

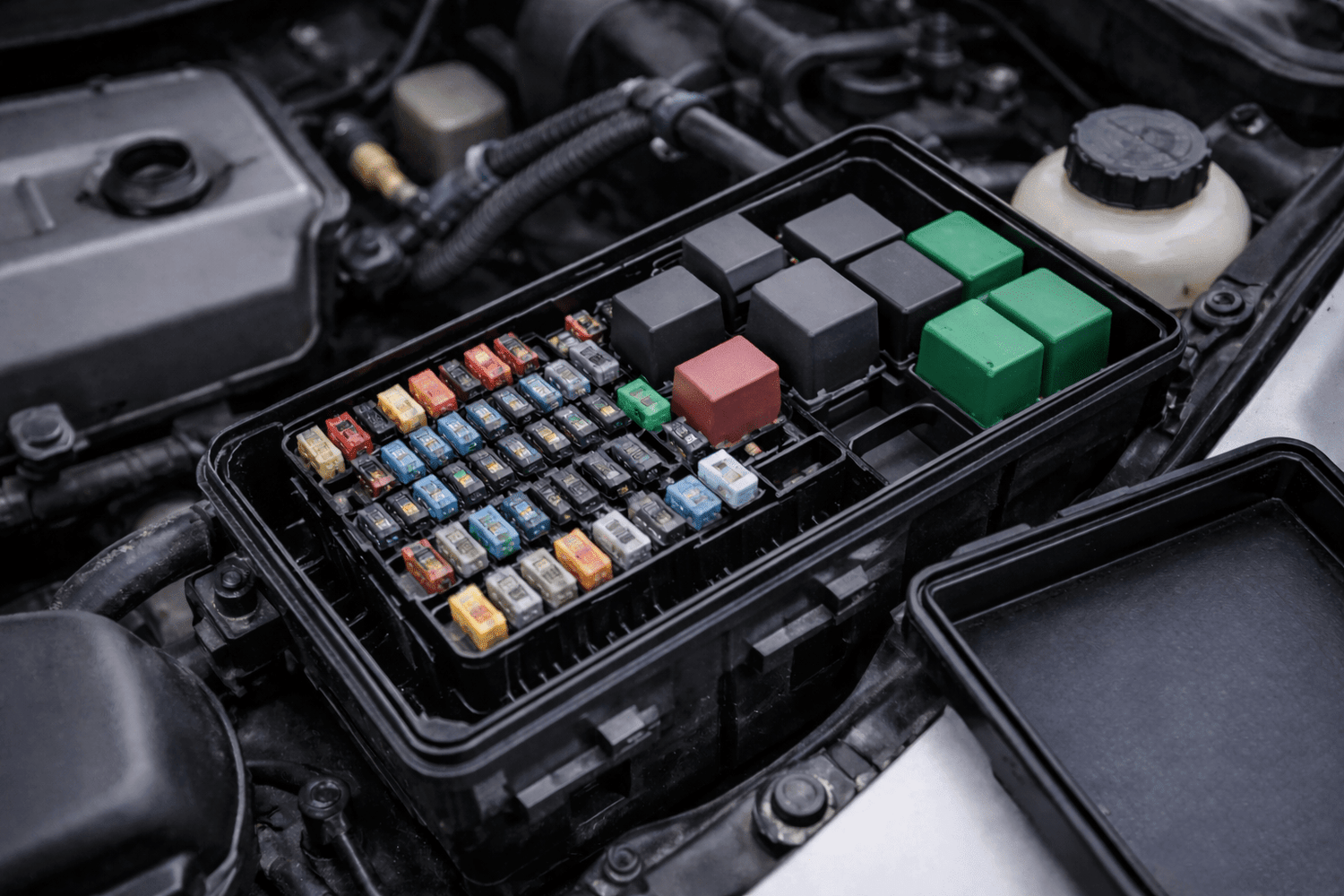

Encuentre el panel de fusibles de su vehículo. Suele estar debajo del salpicadero o en el compartimento del motor. Su manual del propietario indica qué fusible protege el aire acondicionado, a menudo etiquetado como "A/C", "HVAC" o "COMP".
- Retire el fusible y mírelo. La tira de metal interior debe ser continua e ininterrumpida.
- Para una verificación más fiable, use un multímetro o una luz de prueba para verificar la continuidad.
- Si el fusible está fundido, reemplácelo por uno de la misma clasificación de amperaje.
Importante: Si el nuevo fusible se quema inmediatamente después de reemplazarlo, tiene un cortocircuito en algún lugar del sistema eléctrico del aire acondicionado. No siga reemplazando fusibles. Necesita un diagnóstico profesional para localizar el cortocircuito antes de causar más daños.
Paso 2: Pruebe el relé del aire acondicionado
Los relés son sencillos. O funcionan o no funcionan.
- Localice el relé del aire acondicionado en su caja de fusibles y relés (el manual del propietario o el diagrama de la caja indican exactamente dónde)
- Arranque el motor y pulse el botón del aire acondicionado
- Escuche atentamente el clic del relé
- Si escucha un clic pero no ocurre nada después, el relé puede estar defectuoso internamente
- Intente intercambiarlo con un relé idéntico de otro circuito; muchos vehículos usan el mismo diseño de relé para múltiples sistemas
- Si el aire acondicionado funciona con un relé diferente instalado, ha encontrado su problema
Muchas tiendas de repuestos de automóviles probarán los relés de forma gratuita si los lleva.
Paso 3: Observe el embrague del compresor
Con el motor en marcha y el aire acondicionado encendido:
- Mire el compresor. La polea exterior siempre gira con la correa serpentina.
- La sección central debe acoplarse con un clic audible y comenzar a girar con la polea.
- Si escucha el clic pero el centro no gira, el embrague está mecánicamente atascado o dañado.
- Si no escucha ningún clic en absoluto, el embrague no está recibiendo energía eléctrica.
Prueba de alimentación en el embrague (requiere una luz de prueba o un multímetro):
- Busque el conector eléctrico en el embrague del compresor
- Con el aire acondicionado encendido y el motor en marcha, pruebe si hay 12 voltios en el conector
- Si hay alimentación pero el embrague no se acopla, la bobina del embrague ha fallado eléctricamente
- Si no hay alimentación, el problema está río arriba: relé, presostato, cableado o módulo de control
Paso 4: Compruebe los presostatos (requiere precaución)
Este paso se vuelve más complicado porque primero necesita saber si el sistema tiene refrigerante.
Prueba del presostato de baja presión:
- Si su sistema tiene poco refrigerante, el presostato de baja presión debería impedir el acoplamiento del compresor. Eso es una protección normal, no un interruptor defectuoso.
- Una vez confirmado que hay suficiente refrigerante, puede omitir temporalmente el interruptor con un cable puente para comprobar si el compresor se acopla.
- Nunca deje un presostato puenteado de forma permanente. Protege el compresor de daños catastróficos.
Prueba del presostato de alta presión:
- Este interruptor normalmente solo se activa cuando el sistema está sobrecargado o el condensador está bloqueado.
- Se reinicia automáticamente cuando la presión vuelve a niveles seguros.
- La prueba adecuada requiere manómetros de presión de CA para controlar las presiones reales del sistema.
Paso 5: Pruebe el motor del ventilador
Si el compresor funciona pero no obtiene flujo de aire:
- Ponga la velocidad del ventilador al máximo con el aire acondicionado encendido
- Escuche si el motor del ventilador está funcionando; a menudo se puede oír desde el interior de la cabina
- Compruebe primero el fusible del motor del ventilador
- Si hay corriente en el motor pero no funciona, el motor mismo ha fallado
- Si el ventilador solo funciona a la velocidad más alta, es probable que la resistencia del motor del ventilador sea el problema
Cuándo necesita un diagnóstico profesional
La resolución de problemas eléctricos se vuelve compleja cuando:
- Múltiples componentes parecen estar involucrados
- Observa daños visibles en el cableado o corrosión en los conectores
- El módulo de control del aire acondicionado podría estar defectuoso
- Necesita herramientas de escaneo especializadas para leer los códigos de diagnóstico de problemas
- El problema es intermitente y casi imposible de reproducir de manera consistente
La mayoría de los talleres cobran entre 75 y 150 $ por un diagnóstico eléctrico. Esto suele incluir pruebas de circuitos, verificación de componentes y lectura de códigos de computadora.
Costos de reparación y sus opciones
Una vez que sabe qué está roto, los costos de reparación varían según el componente específico y si está haciendo el trabajo usted mismo o contratando a un profesional.
Sustitución de fusibles
Costo: 5 a 15 $ (bricolaje) | 50 a 100 $ (en taller)
Dificultad: Fácil
Tiempo: 5 minutos
Reemplazar un fusible quemado es la reparación más sencilla posible. Pero entender por qué se quemó es más importante que el reemplazo en sí.
Si el nuevo fusible se quema inmediatamente o repetidamente, tiene un cortocircuito subyacente que necesita diagnóstico. No siga instalando fusibles sin encontrar la causa raíz.
Reemplazo de relé
Costo: 15 a 40 $ (bricolaje) | 75 a 150 $ (en taller)
Dificultad: Fácil
Tiempo: 10 minutos
Los relés son baratos y sencillos de reemplazar. Se conectan directamente a la caja de fusibles. Asegúrese de obtener el número de pieza correcto para su vehículo específico.
Sustitución de la bobina del embrague del compresor
Costo: 100 a 300 $ (bricolaje) | 250 a 500 $ (profesional)
Dificultad: Moderada
Tiempo: 1 a 3 horas
Si el compresor en sí todavía bombea correctamente, puede reemplazar solo la bobina del embrague y evitar el reemplazo completo del compresor. Esto requiere retirar el conjunto del embrague de la parte delantera del compresor, lo que puede ser un desafío en compartimentos de motor apretados.
Reemplazo del presostato
Costo: 50 a 150 $ (bricolaje) | 150 a 300 $ (profesional)
Dificultad: Moderada
Tiempo: 30 minutos a 1 hora
Los presostatos se enroscan en las líneas de refrigerante del aire acondicionado. El reemplazo requiere evacuar el refrigerante de forma segura, instalar el nuevo interruptor y recargar el sistema después.
La mayoría de los aficionados al bricolaje no tienen el equipo para esta reparación.
Sustitución del motor del ventilador
Costo: 100 a 250 $ (bricolaje) | 200 a 500 $ (profesional)
Dificultad: Moderada a difícil
Tiempo: 1 a 3 horas
La ubicación del motor del ventilador varía drásticamente entre vehículos. Algunos son accesibles desde debajo del salpicadero (difícil y estrecho). Otros se pueden alcanzar desde debajo del capó (mucho más fácil).
La extracción suele requerir trabajar en espacios muy reducidos con visibilidad limitada.
Sustitución de la resistencia del motor del ventilador
Costo: 25 a 75 $ (bricolaje) | 100 a 200 $ (profesional)
Dificultad: Fácil a moderada
Tiempo: 30 minutos a 1 hora
La resistencia suele estar situada cerca del motor del ventilador o dentro de la carcasa del sistema de climatización. Es más accesible que el propio motor y relativamente sencilla de cambiar.
Reparación de cableado
Costo: 150 a 500$+ (profesional)
Dificultad: Avanzada
Tiempo: Muy variable
El cableado dañado, las conexiones corroídas o los cortocircuitos eléctricos requieren un diagnóstico cuidadoso y un trabajo de reparación preciso. Los costos dependen completamente de la extensión del daño y de lo accesible que sea el cableado.
Sustitución del módulo de control del aire acondicionado
Costo: 150 a 400 $ (bricolaje) | 300 a 800 $ (profesional)
Dificultad: Moderada
Tiempo: 1 a 2 horas
El módulo electrónico que gestiona el funcionamiento del aire acondicionado puede fallar, aunque esto es menos común que las fallas de componentes individuales. El reemplazo a veces requiere programación o calibración del sistema.
Por qué un diagnóstico preciso es más importante en problemas eléctricos
A diferencia de una fuga de refrigerante, donde "está goteando en algún lugar" es relativamente sencillo, las fallas eléctricas pueden tener múltiples causas raíz que producen síntomas idénticos.
Considere este escenario:
Su síntoma: El compresor del aire acondicionado no se activa al pulsar el botón
Posibles causas:
- Fusible fundido — pieza de 5 $
- Relé defectuoso — pieza de 20 $
- Presostato defectuoso — pieza de 75 $
- Bobina de embrague defectuosa — pieza de 150 $
- Cortocircuito en el cableado — reparación de 300 $ o más
- Módulo de control defectuoso — reparación de 500 $ o más
Sin pruebas metódicas, podría desperdiciar cientos de dólares reemplazando componentes que nunca estuvieron rotos.
El diagnóstico eléctrico no se trata de adivinar con conocimiento. Se trata de probar sistemáticamente circuitos y componentes para aislar el punto de falla real.
Por eso, los talleres de reparación cobran tarifas de diagnóstico por problemas eléctricos. Pagan el conocimiento del técnico y el equipo especializado necesario para evitar costosos reemplazos de piezas por ensayo y error.
Bricolaje o profesional: Cómo decidir
Buenas opciones para la reparación de bricolaje
- Reemplazo de fusibles
- Reemplazo y prueba de relés
- Reemplazo accesible de la resistencia del motor del ventilador
- Intercambio de relés para identificar fallas
Es mejor dejarlo en manos de profesionales
- Diagnóstico y reparación de cableado
- Reemplazo del presostato (requiere certificación para manipulación de refrigerantes)
- Reemplazo de la bobina del embrague (si el acceso al compresor es difícil)
- Diagnóstico, reemplazo y programación del módulo de control
- Cualquier reparación que requiera la evacuación y recarga del sistema de aire acondicionado
La decisión generalmente se reduce a esto: ¿Tiene un multímetro y el conocimiento para usarlo de manera efectiva?
El trabajo eléctrico no requiere herramientas especializadas costosas. Pero sí requiere comprender cómo probar el voltaje, la continuidad y las conexiones a tierra.
Conceptos erróneos comunes sobre los problemas eléctricos del aire acondicionado
"Si la luz del AC se enciende, el sistema eléctrico está bien"
No es cierto. La luz del botón del AC solo indica que el interruptor en sí funciona. El compresor aún podría no activarse debido a un relé defectuoso, un presostato fallido o una bobina de embrague rota.
"Un relé que hace clic significa que está funcionando correctamente"
No necesariamente. Un relé puede hacer el sonido de clic pero no establecer el contacto eléctrico interno adecuado. Siempre verifique que la energía llegue realmente al embrague del compresor después de que el relé se active.
"Puenteando el presostato se arregla el aire acondicionado"
Puenteando temporalmente un presostato puede ayudarle a diagnosticar si ha fallado. Pero no es una reparación.
Los presostatos protegen componentes caros de daños. Hacer funcionar el sistema sin ellos corre el riesgo de destruir el compresor.
"Los problemas eléctricos siempre son más baratos que los mecánicos"
Normalmente es cierto, pero no siempre. Un módulo de control del aire acondicionado averiado o un daño extenso en el cableado pueden, en algunos casos, costar más que reemplazar el compresor.
Preguntas frecuentes
¿Cómo sé si mi problema de aire acondicionado es eléctrico o mecánico?
Señales clave que apuntan a una falla eléctrica:
- El embrague del compresor no se acopla en absoluto
- Todo funciona o nada funciona —comportamiento binario, todo o nada
- El problema comenzó de repente sin una disminución gradual del rendimiento
- Escucha clics de relés pero no ocurre nada después
Los problemas mecánicos suelen implicar una pérdida gradual de refrigeración, ruidos inusuales en la zona del compresor o que el compresor funciona pero no logra generar presión.
¿Puedo conducir con un relé del aire acondicionado defectuoso?
Sí, de forma segura. Un relé del aire acondicionado defectuoso solo afecta a su sistema de aire acondicionado. No impedirá que el vehículo funcione normalmente ni creará ningún problema de seguridad.
Simplemente conducirá sin aire frío.
¿Por qué mi aire acondicionado funciona a veces sí y otras no?
El funcionamiento intermitente suele sugerir:
- Una conexión eléctrica suelta que hace contacto al pasar por baches
- Un relé que se atasca intermitentemente
- Un presostato que funciona justo en el umbral de corte
- Una bobina de embrague defectuosa que funciona cuando está fría pero deja de funcionar cuando está caliente
Los problemas intermitentes son los más frustrantes de diagnosticar porque son casi imposibles de replicar de forma consistente durante las pruebas.
¿Seguirá fundiéndose un fusible del aire acondicionado si lo reemplazo?
Si el fusible se quema inmediatamente cuando instala uno nuevo, tiene un cortocircuito en algún lugar del sistema eléctrico del aire acondicionado.
No siga reemplazando fusibles. Necesita un diagnóstico profesional para encontrar la ubicación del cortocircuito. Reemplazar fusibles repetidamente puede causar daños adicionales o crear un riesgo de incendio.
¿Puedo reemplazar mi relé del aire acondicionado por cualquier relé que encaje?
No. Aunque muchos vehículos utilizan el mismo diseño físico de relé para múltiples sistemas, debe utilizar un relé con la clasificación de amperaje correcta.
El uso de un relé incorrecto puede causar un mal funcionamiento del sistema de aire acondicionado o crear un riesgo de incendio.
¿Cuánto cuesta el diagnóstico eléctrico del aire acondicionado?
La mayoría de los talleres de reparación cobran entre 75 y 150 $ por un diagnóstico eléctrico. Esto suele incluir pruebas de circuitos, comprobación de componentes con equipos de diagnóstico y lectura de códigos de error de la computadora.
Los problemas eléctricos complejos pueden requerir tiempo de diagnóstico adicional más allá de la hora inicial.
¿Necesito recargar el aire acondicionado después de reemplazar componentes eléctricos?
Normalmente no. Reemplazar fusibles, relés o la bobina del embrague no requiere abrir el sistema de refrigerante.
Sin embargo, si es necesario reemplazar un presostato, el sistema debe ser evacuado y recargado. Esto añade entre 200 y 400 $ al costo total de la reparación.
Conclusión final
Los problemas eléctricos del AC suelen ser más sencillos y menos costosos de reparar que las fallas mecánicas del compresor o las fugas importantes de refrigerante. Pero requieren un diagnóstico metódico y sistemático.
Antes de pagar por las reparaciones, asegúrese de comprender:
- Qué componente específico ha fallado (no acepte "problema eléctrico" como un diagnóstico completo)
- Por qué falló (un fusible quemado apunta a un problema más profundo)
- Si otros componentes necesitan ser reemplazados al mismo tiempo (una bobina de embrague fallida podría indicar problemas más amplios del compresor)
- El costo total de la reparación, incluyendo tanto las piezas como la mano de obra
Comience con las posibilidades simples y económicas: Revise los fusibles. Pruebe los relés. Verifique que la energía llegue al embrague del compresor. Muchos problemas eléctricos del AC se resuelven con una pieza de $20 y 10 minutos de trabajo cuidadoso.
Para problemas complejos—fallas intermitentes, sospecha de daño en el cableado o problemas con el módulo de control—el diagnóstico profesional ahorra dinero a largo plazo. Pagará una hora de diagnóstico en lugar de cientos en piezas innecesarias.
Recuerde: un problema eléctrico no significa que todo su sistema de AC esté fallando. Por lo general, significa que un componente específico dejó de funcionar.
Encuentre ese componente, reemplácelo, y su aire frío regresará.
